潮濕面石材復(fù)合專用固化劑MH-233 3:1
該產(chǎn)品為改性脂肪胺類固化劑，淺棕色，低粘度，低毒性，專為潮濕面大理石、瓷磚、鋁蜂窩板的復(fù)合或背網(wǎng)加固而設(shè)計(jì)，復(fù)合或背網(wǎng)工藝只需晾干、不需烘烤，具有韌性好，潮濕面粘接強(qiáng)度高，剝離強(qiáng)度高，對潮濕界面和填充料親和性好，適合各種季節(jié)的潮濕環(huán)境使用，對多種材質(zhì)具有極佳的粘接強(qiáng)度等特點(diǎn)。能在0℃以上固化環(huán)氧，固化速度較快，常溫固化交聯(lián)度高，干燥條件下具有更好的粘接性能，可大幅度降低石材復(fù)合企業(yè)的生產(chǎn)成本。
二、基本參數(shù)
|
品 名 |
胺 值 |
25℃粘度
|
色 澤 |
可使用時(shí)間 |
活性氫當(dāng)量 |
建議配比 |
|
單 位 |
mgKOH/g |
mpas |
Fe-co |
25℃100g（分鐘） |
理論值 |
E-51 |
|
MH-233 |
550-600 |
200－300 |
8 |
19 |
61 |
3:1 |
三、固化物強(qiáng)度（測試舉例）

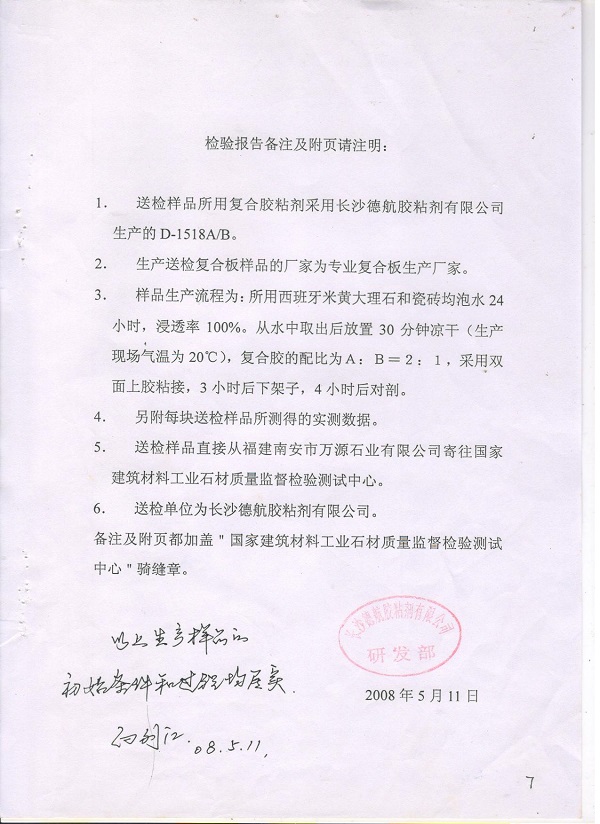

1、使用通用環(huán)氧128，配合MH-233固化劑，添加混合量一倍的400目活性硅微粉，制作成D-1518A/B潮濕面膠黏劑，用于西班牙米黃-瓷磚復(fù)合板的制作。2、樣品制作流程：所用的西班牙米黃和瓷磚均泡水24小時(shí)，從水中取出后放置30分鐘晾干，復(fù)合膠配比為2:1，采用雙面上 膠粘接，3H后下架子，4H后對剖。此信息由生產(chǎn)單位南安市萬源石業(yè)有限公司提供。

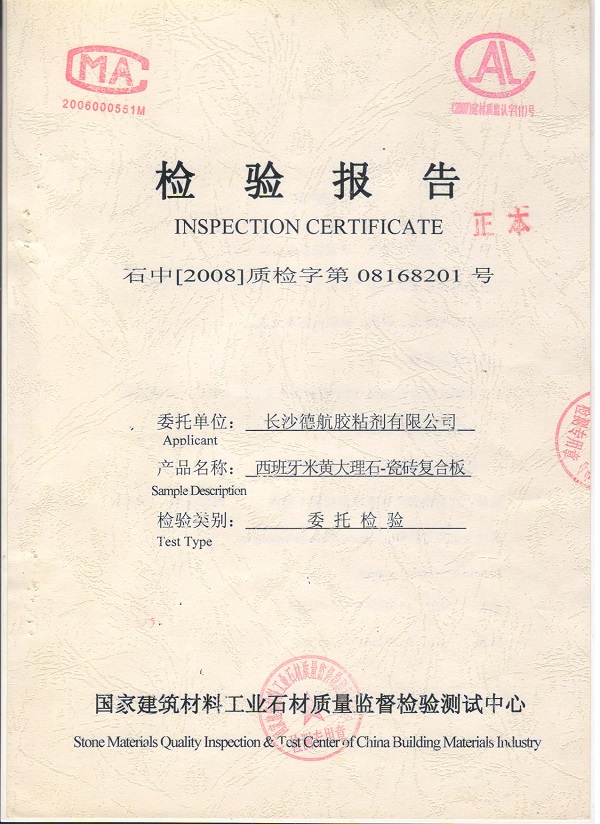

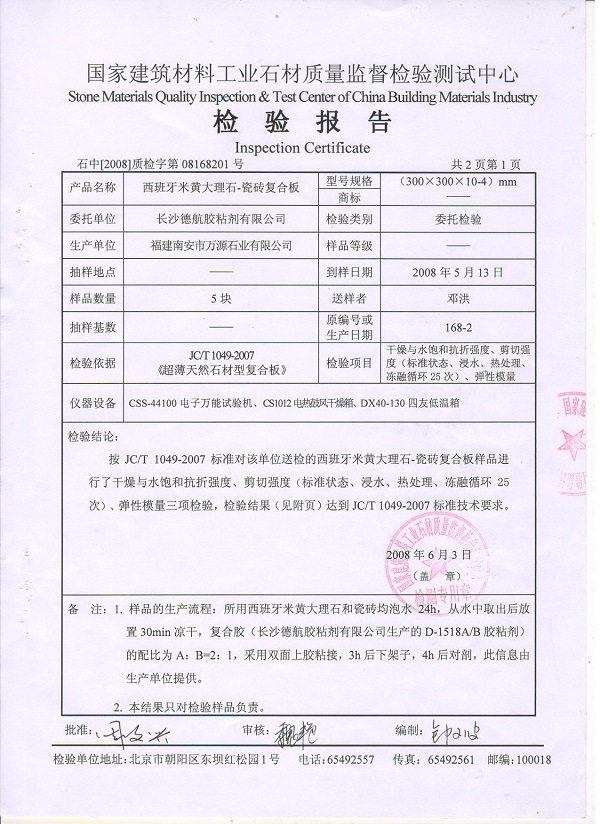

3、按照J(rèn)C/T1049-2007《超薄天然型石材復(fù)合板》標(biāo)準(zhǔn)進(jìn)行檢測。國家建筑材料石材質(zhì)量監(jiān)督檢驗(yàn)測試中心檢測結(jié)果于下：
|

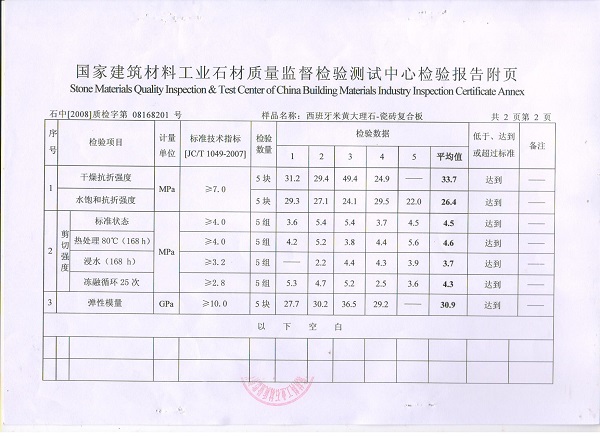

品 名 |
單 位 |
JC/T1049-2007標(biāo)準(zhǔn) |
檢測數(shù)據(jù) |
結(jié) 論 |
|
|
干燥抗折強(qiáng)度 |
MPa |
》7 |
33.7 |
OK |
|
|
水飽和抗折強(qiáng)度 |
MPa |
》7 |
26.4 |
OK |
|
|
標(biāo)準(zhǔn)狀態(tài) |
剪切強(qiáng)度 |
MPa |
》4 |
4.5 |
OK |
|
熱理80°C 168小時(shí) |
剪切強(qiáng)度 |
MPa |
》4 |
4.6 |
OK |
|
浸水168小時(shí) |
剪切強(qiáng)度 |
MPa |
》3.2 |
3.7 |
OK |
|
凍融25次 |
剪切強(qiáng)度 |
MPa |
》2.8 |
4.3 |
OK |
|
彈性模量 |
GPa |
》10 |
30.9 |
OK |
|
該參數(shù)是本實(shí)驗(yàn)室條件下測得的性能參數(shù)，不排除環(huán)境溫度濕度或者人員測試方法的不同導(dǎo)致的參數(shù)差異。
四、包裝與儲存
1、包裝分20KG塑料桶或者200KG鐵桶裝。可根據(jù)客戶要求包裝.使用后馬上蓋上桶蓋密封，嚴(yán)防上潮。2、儲存時(shí)間應(yīng)注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可置于低溫環(huán)境下儲存,有效期不少于兩年。
3、運(yùn)輸儲存過程中避免高溫、泄露和進(jìn)水。
