一、性能及應(yīng)用

    該產(chǎn)品系脂肪胺同脂環(huán)胺縮合產(chǎn)物，低粘度，具有高韌性、高耐熱、高硬度，能有效處理磨料，對(duì)磨料/尼龍/PVC把持力好，抗沉性好，粘接強(qiáng)度高，滲透性浸潤性好，有效補(bǔ)強(qiáng)尼龍的強(qiáng)度。完全固化后，耐水性好，硬度高，耐熱高，長時(shí)間強(qiáng)力磨削不易發(fā)黑、不易掉砂、不易起毛、同步消耗效果好！

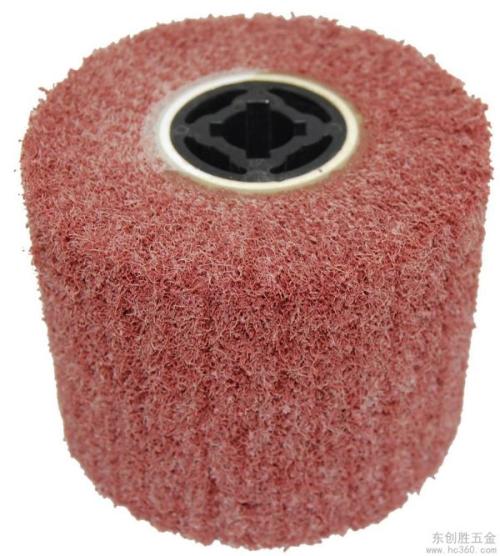

    建議用于制作拉絲輪尼龍纖維棉片，拉絲輪內(nèi)膠同PVC的粘接。

       使用該固化劑生產(chǎn)的拋光輪和拉絲輪棉片具有提高使用壽命30%－200%，提高鋒利度和磨削力30%－99.9%等特點(diǎn)。即使冬天也能常溫下基本固化，保證后固化不流膠。

   二者和復(fù)配使用，需根據(jù)當(dāng)量和加量重新計(jì)算配比。

二、主要性能指標(biāo)

三、建議工藝及固化條件

  1、制作棉片工藝：建議環(huán)氧采用E-51或者128，E-51相比E-44，粘度較低，相對(duì)可以添加更少的稀釋劑，既環(huán)保也降低了成       本。參考配方：

      E-51：H-3140：無水工業(yè)酒精（或碳酸二甲酯）：碳化硅磨料：助劑===10：4：3-5：28-31.5：少量。

      1) 以膠粘劑和磨料總量計(jì)算，膠粘劑占比30－33%之間最為合理。

      2) 稀稠度通過溶劑的量來調(diào)節(jié)，并非固定配比。

      3) 保證不同季節(jié)不同目數(shù)混合粘度的一致性。注意盡量所使用材料不含水或少含水，尤其是磨料和尼龍，建議烘烤除水冷   卻后加入，有利于提高分散性和粘接強(qiáng)度，不易掉砂。建議固化劑、助劑、溶劑混合均勻后加入磨料，基本混合均勻后加 入環(huán)氧再攪拌，這樣有利于分散均勻。注意蠟在溶劑中的溶解是否充分。

   3、固化：基本固化后再后固化。后固化工藝：60-120℃×4--2小時(shí)。固化溫度越高，固化度就越高。耐熱性和硬度都會(huì)更高！

四、包裝與儲(chǔ)存

  1、包裝分20KG塑料桶或者200KG鐵桶裝?？筛鶕?jù)客戶要求包裝。

  2、儲(chǔ)存時(shí)間應(yīng)注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可于低溫環(huán)境下儲(chǔ)存，有效期不少于兩年。

  3、運(yùn)輸儲(chǔ)存過程避免高溫、泄露和進(jìn)水。

 該參數(shù)是本實(shí)驗(yàn)室條件下測得的性能參數(shù)，不排除環(huán)境溫度濕度或者人員測試方法的不同導(dǎo)致的參數(shù)差異。
